Drei Triebwerksgenerationen mit diversen Unterversionen kamen während der über 25 Jahre andauernden Produktion der MiG-21
zum Einsatz. Die äußeren Abmaße änderten sich dabei wenig, schließlich waren ihnen durch die nahezu unveränderte Zelle enge
Grenzen gesetzt.
| Triebwerk |
Versionen |
Schub (kN)* |
Bemerkung |
| R-11F-300 (37F) |
F, F-13, U |
38,2 / 53,4 |
|
| R-11F2-300 (37F2) |
F-13, PF, FL |
38,7 / 60,0 |
F-13 nachgerüstet |
| R-11F2S-300 (37F2S) |
PF, PFS, PFM, R, S, M, US, UM |
38,2 / 60,6 |
mit System SPS zur Beeinflussung der Grenzschicht |
| R-11F2SK-300 (37F2SK) |
MF |
38,2 / 60,6 |
mit Schubdüsen- korrektureinrichtung KDS |
| R-13 (95) |
M, MF, RF, SM, SMT, UM |
39,9 / 63,7 |
M nachgerüstet, UM auch nachgerüstet |
| R-25 (25) |
bis |
40,2 / 69,6 |
mit Sonderregime in Bodennähe Schub 97,1kN |
* ohne / mit Nachbrenner
|
Triebwerk der ersten MiG-21-Generation: R-11.
|
|
R-11 als Schnittmodell von links ...
|
|
... und von rechts.
|
|
Äußerliches Erkennungsmerkmal
des R-11: sternförmige Flammstabilisatoren des Nachbrenners.
|
|
R-11 komplett mit Nachbrenner.
|
|

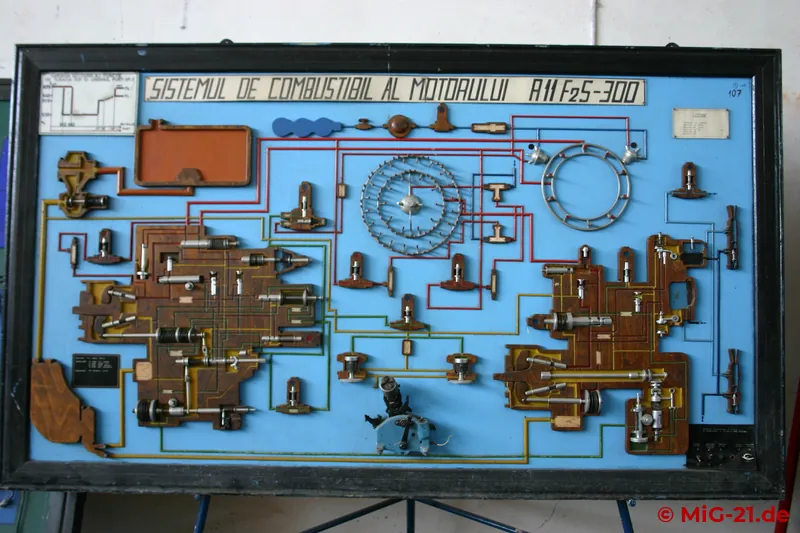

Prinzipdarstellung der Triebwerksregelung des R-11.
|
|
Das R-13 unterscheidet sich vom R-11 durch die geriffelten Flächen an der Innenseite des Gehäuses, ...
|
|
... hier nochmals von der anderen Seite ...
|
|
... sowie durch eine Kombination von stern- und kreisförmigen Flammstabilisatoren (Fotos R-13: Sammlung
Autor)
|
|
Das R-25 weist ebenfalls geriffelte Flächen an der Innenseite des Gehäuses auf, allerdings ist die Anzahl der
Rotorblätter geringer als beim R-13 (21 statt 24).
|
|
Die Flammstabilisatoren des R-25 sind kreisförmig angeordnet.
|
|
Kein Triebwerk im eigentlichen Sinne:
Starthilfsrakete SPRD-99, montiert an einer finnischen MiG-21bis.
|
Auch die chinesischen MiG-21 wurden mit äußerlich fast unveränderten Triebwerken verschiedener
Generationen ausgerüstet.
| Triebwerk |
Versionen |
Schub (kN)* |
Bemerkung |
| WP-7 |
J-7I, F-7A |
38,2 / 53,4 |
|
| WP-7B |
J-7II, F-7B, JJ / FT-7 |
38,7 / 59,8 |
|
| WP-7BM |
F-7M / P |
40,2 / 59,8 |
|
| WP-7F |
J-7E |
44,1 / 63,7 |
|
| WP-13F |
J-7III, F-7PG |
44,1 / 65,9 |
ähnlich R-13-300 |
* ohne / mit Nachbrenner
|
Das WP-7 unterscheidet sich durch eine spezielle Kombination von kreis- und sternförmigen Flammstabilisatoren von
den sowjetischen Triebwerken.
|
| | |
